(10) ドア カーテシランプ取り付け＆ＬＥＤ化へ
掲示板によく遊びに来てくれている「アルカンのタカ」さんの影響で，
YAHOOオークションも始めたのですが，
ドアカーテシやそのLED化もアルカンのタカさんの影響です。
ドアカーテシランプは，３ＬのＭＺだけに認められたリッチなＯＰです。
(たしか クルーズコントロールも そうだったのかも知れない)
しかし，部品で取り寄せれば，あとはＤＩＹでも取り付けが出来るとか…。
さすがにクルーズコントロールのように
カプラーオンだけのポン付けとはいかないようですが…。
で，オークションで 2,480yenで購入したのが，本日届きました。
取り付けは，カーテシランプそのものがまだ届かないので，
ディラーから連絡あってからとなります。
つづく…
2006.04.04 金太郎パパ記
取り付け開始

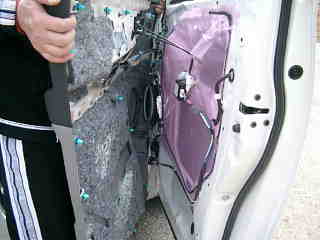

① ドアの内張を外します。
ドアには２本のねじで固定されているだけで，
あとは剥がせば簡単にはずれました。
② ポン付けです

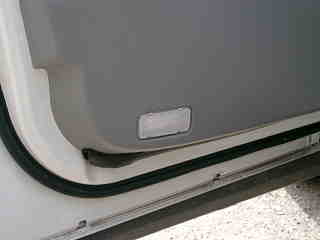

反射板を外し，代わりにカーテシランプを取り付けます。

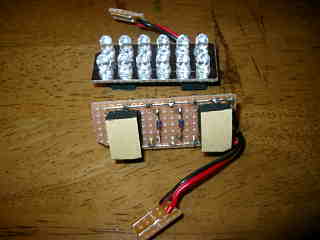

電球の代わりに，ヤフオクで手に入れた青LEDをセット。
カーテシ用のカプラーがちゃんとドアまで来ていて，テープで留められていました。
もちろんそのままカプラーオンでドア内の配線は終了です。
③ ドアと車体との間の蛇腹を通った配線は，左右とも足下まで来ていました。
わけの分からないカプラーに接続されているのに，点灯しない…。
右ドア +線(赤)は， 17ピンカプラー(白) 左ドア +線(赤)は，17ピンカプラー(白)
右ドア -線(赤/白)は， 14ピンカプラー(灰) 左ドア -線(赤/黄)は，14ピンカプラー(灰)

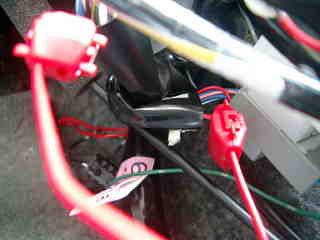

④ とりあえず，ドアから行っている線をちょん切って，
ワンタッチコネクタで12Vにつないで点灯試験をしました。
⑤ 点いちゃえば，あとはフットランプ(運転席)から分岐してつなげちゃえばオッケーかな。
⑥ 終了です。
時間的には，60分以上かかりました。
どこにカーテシ用の配線が行っているか見つけずらかった。
助手席側の配線がたりなくなってしまい，買い物にも行った。

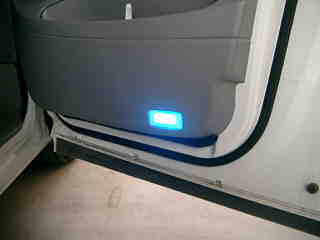

フットランプと連動ですから，
ドアオープンで点灯します。
結構明るすぎるかも…。
2006.04.16 金太郎パパ 追記
