なんと，10年ブリ以上で半田付けをしました。
イモハンダのヘタッピですが…

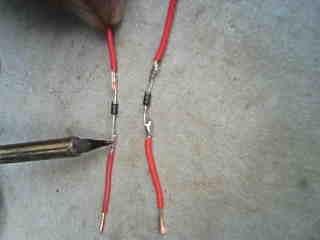

ダイオードを挿入する必要があるということなので。
きっとサイドモニタカメラでも使うだろうと

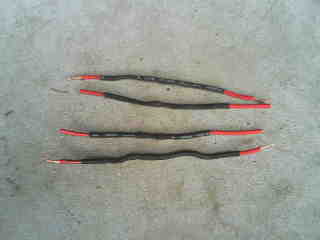

４本(２組)用意してみました。
収縮チューブで絶縁＆固定してみました。

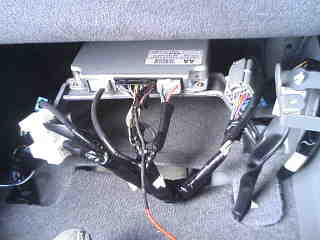

Ｈ４６カプラ(助手席下)の４０品コネクタ
３番ピンへ行っていた黒-黄の線を切断後，
ダイオード２本を並列にして…
シガライターからACC電源を引っ張りました。

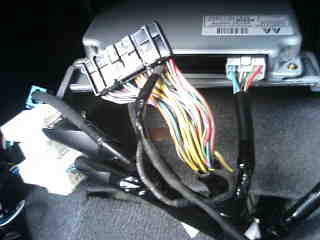

ひだり：ダイオード挿入前(綺麗だなぁ…) みぎ：挿入後(みっともない…)
赤い線は今回設置したＡＣＣ１２Ｖ(シガライター)

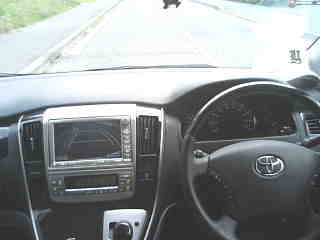

で，時速４０kmでもバックモニター化完了
(本日付の趣味系掲示板の画像のがよく分かります)
2006.06.24 金太郎パパ 記
