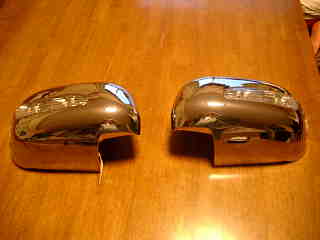

ヤフオクで手に入れました。
本当は「パールホワイト」が欲しかったのですが…
こっちがグンと安く手に入ったので(^^;)
壮大な無理な計画が頓挫しています。(^^;)
いつか時間ができたら。
2006.06.24 金太郎パパ 記
サイドカメラ設置と平行してとりあえず助手席側に挑戦中 !!
ドアミラーカバーから出ている３本の配線は
ブルー：青ＬＥＤ（イルミ） イエロー：黄色ＬＥＤ(ターン) ホワイト：アース
青は，ミラーヒーター用の配線を利用して，助手席足下へ
黄色は，ターンシグナル用既設配線を利用して，助手席足下へ
アース線は，ターンシグナル用既設配線を利用してボディへ
今日はここまで

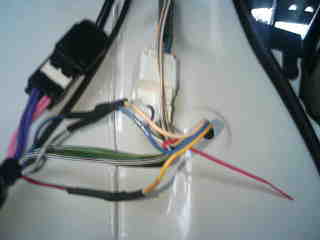

足下の１４Ｐコネクタへターンもポジも行っていることを確認して終了しました。
配線を実際につなぐのは，運転席側をやるときに一緒にします。
カラードじゃないのですが，
メッキもなかなかかっこいいです。(写真なし(^^;))
2006.0７.10 金太郎パパ 記
右側施工に挑戦!!

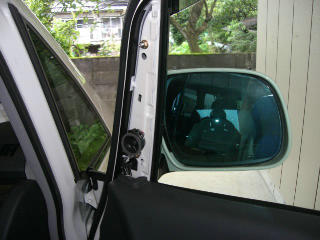

ドアミラーをはずす前です。 ここの内張は引っ張れば剥がれます。

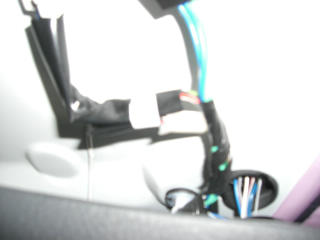

左：ミラーウィンカー用の予備配線とミラーヒーター用の配線を流用します。
白いテープで巻いてあるのが「ウィンカー用」で、
乳白色のカプラーまで来ているのが「ミラーヒーター用」配線です。

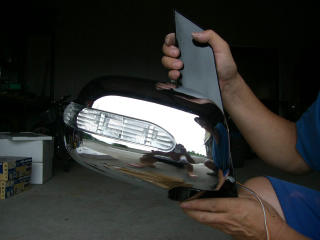

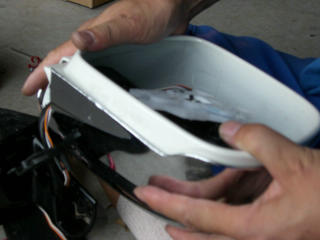

ミラーをはずしたら、両面テープでカバーをつけます。
配線を通すために、ミラー本体にドリルで穴を開けました。
配線を引き出しました。
ミラーに映っているとは知らなかった(^^;) 右は金太郎えりも登場!?
こんな感じで、ウィンカーミラーカバーの配線と予備配線を結びます。
助手席側にイルミ＆左ウィンカー信号を通します。

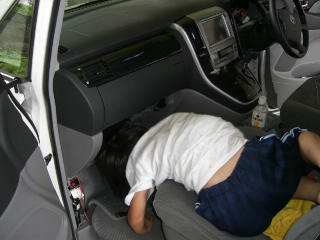

やっぱり体の小さい金太郎えりの登場です。

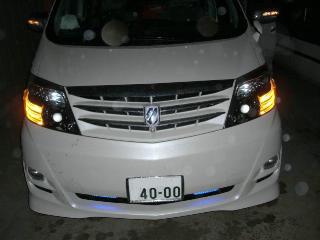

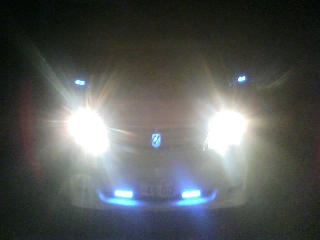

で、完成。左：イルミ(昼間撮影) 右：ハザード(夕方撮影)
2006.0７.16 金太郎パパ 完成記
ドアミラーのポジション球が「青」は、車検不可？なのでしょうか。
まぁ、少なくてもいい印象は得られませんね。警察の人たちにも…。
で、「ON」ー「OFF」スイッチを付けてみました。
写真の穴のところにスイッチを付けてみました。
SWー上 ポジション連動
SW-中 点灯中止(車検)
SW-下 アクセサリ-連動
↑
三角窓ブルートマト連動です(^_^)

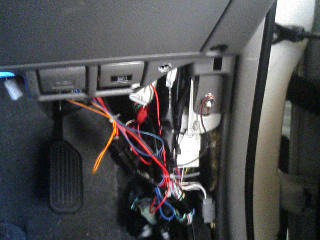

しかし、運転席足下も醜くなったなぁ…。
無計画にいじり過ぎかも
2006.08.08 金太郎パパ 追記
