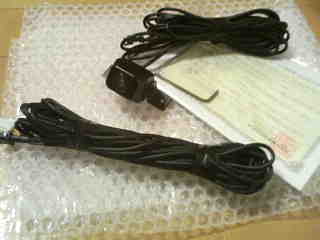

ヤフオクで手に入れました。
トヨタ用の「バックカメラ」 これをどうにか付けられないか…。
吉と出るか 凶と出るか…。
壮大な無理な計画が頓挫しています。(^^;)

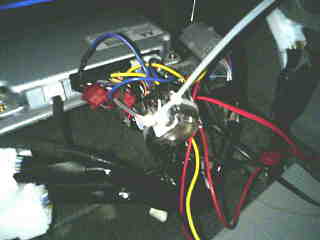

助手席下の40ピンコネクタに割り込ませることにしました。
タイラップで結ばれているのが，２接点のリレーです。
カメラ用電源＋ と ビデオ信号＋ を
バックカメララインに割り込ませて，リレーで切り換えることとしました。
汚いのは，性格からですのでご了承を…(^^;)

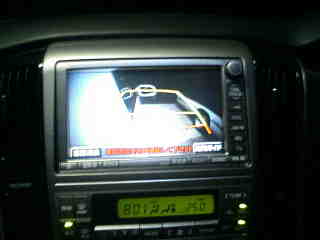

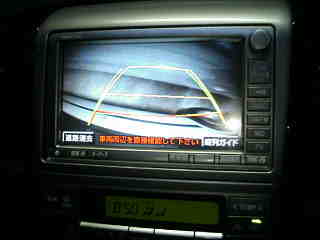

試しにつないでみました。
机上の方法が実現した瞬間です。(^_^)v
問題点発生!!
① 黄色のガイドラインが入っちゃいます。 (^^;)
② バックカメラの流用品につき，左右が反転している (^^;)

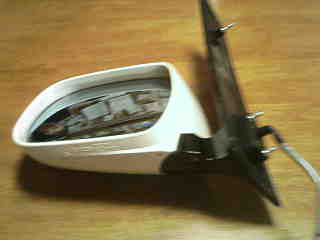

実際には，左ドアミラー内に埋め込む予定ですが，
どうやってくっつけようか決まっていませんでした。

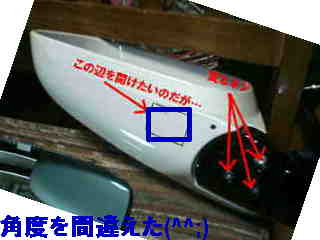

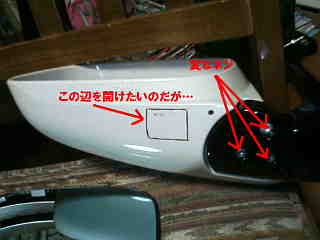

ばらそうとしてみたのですが，矢印のトルクスネジが外れません。
下側の□のところを切り取ることに決定しました。

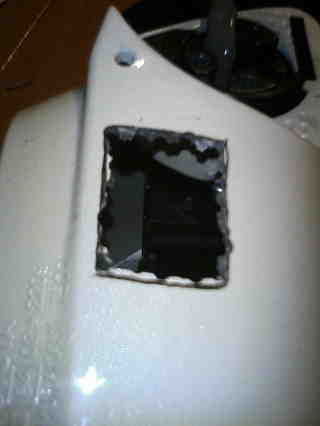

まずは ドリルで穴を開けていきます。 どんどん隣をドリルでやっつけちゃいます。 こんな感じになりました。
本当はきちんと仕上げをするのでしょうが，金太郎パパは平気なので適当に仕上げました。(^^;)
カメラを埋め込んで，ホットボンドで固定してみました。
一応，細いですがボルトナット１箇所でも留めてみました。
防水効果が疑問なのと，耐久性も心配です。

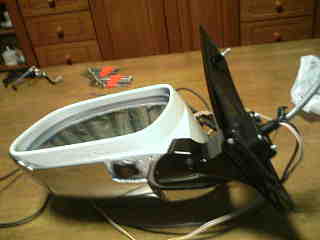

あとは，金太郎アルちゃんに組み付けますが，
ついでにターンシグナル(ポジションLEDも)付ミラーカバーも
付けてみました。
ニッパでちょん切るやっつけ仕事でしたが…
2006.06.24 金太郎パパ 記
2006.07.09 金太郎パパ 追記
小雨の降る中，ドアミラーの取り付けに挑戦してみました。
(ドアミラー自体はすぐにつきましたが，その後が…(^^;)
実際に付けてみましたが，
一番大変だったのは，どうの蛇腹を通すこと。
結局，中を通さず蛇腹に沿って這わせちゃいました。
で，大きな勘違いに気づく。
昨晩はミラー(鏡部分)に平行にカメラを付けちゃいましたが，
ミラーって…，運転席から見るから大きく角度が付いていました。
上の写真でいうと，青のように付けるべきでした。(^^;)
だから，映った映像は曲がっちゃっています。

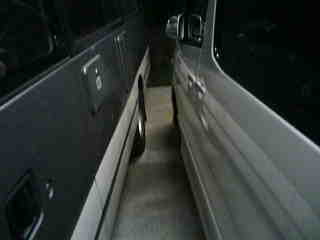

左へ傾いちゃっていますが，もう既に修正きかず…， 右が実際の外の映像です。
下が前方です(^^;) 逆に映っちゃう(^^;) ガイドラインも出てきちゃいます(^^;)
-^\[@p;:]\/.>?_}*+P`{|~=)('&%$#"! ああ，失敗作かも…。
でももう外せないからこれで使ってみるしかない。
ダメだったら お蔵入りさせちゃおう。
ミラーを畳んだ状態です。
上がアルちゃん側です
2006.07.10 金太郎パパ 完了記
2006.08.10ヤフオクにて落札したかも…
アルファードMC後左ドアミラー(中古：パールホワイト)を
ヤフオクで購入決定!!
カメラの角度を調整し、埋め込み改善予定です。
心配なのは、ミラーカバーがうまくはずれるか…
