(37) セカンドシート用足下灯 その2
青色3連X2+7連LED 合計13連
満足のできばえ
(^^;)v

センターコンソール後ろ側に
7連のブルーLEDを点けていました。
これは、ドア開閉連動で、
「ステップ オブ ザ ライト」
「運転席&助手席フットランプ」
「ドアカーテシランプ」
と同時に点くようになっていました。
その方が配線引き回しが簡単だったものですから…

で、今回は2列目の足下も照らせるように
運転席&助手席後ろに、

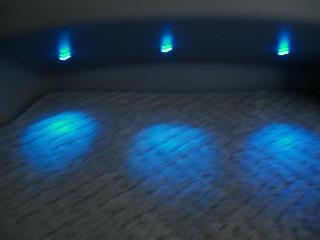

それぞれ3連の青色LEDを埋め込みました。

ついでに(本当はこっちがメイン?)、
間接照明と連動にしました。
題して
間接照明&ドア開閉連動

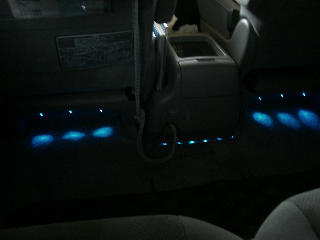

 セカンドシート13連 ブルーLED足下灯



@ 1列目のシート裏からカバーを外して、

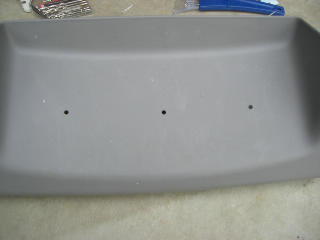

適当な間隔で穴を開けちゃいます。(緻密な計画通りの位置決めで(^^;))


A 青色LEDを裏側から埋め込んで、ボンドで固定します。
室内なので、適当にやりました。

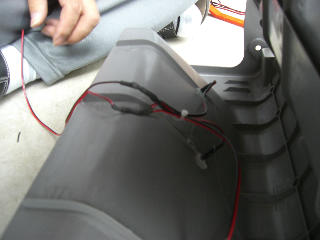

B で、結線すれば完成です。(^o^) 早いなぁ〜


C 最初に、プラス側にダイオードを入れて見たのですが…
結果的には X でした。
フットランプも間接照明も常時12Vが来ていて、
アースに落ちる接地側にSWが入っていたのですね。(^^;)

マイナス側に整流ダイオードを入れたら大成功でした。
フットランプのアース と 間接照明のアースが
互いにいたずらしないように入れました。
プラス側もせっかく入れたのでそのままにしましたが、
常時+の1本でよかったのですね。(^^;)

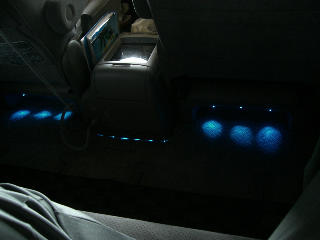

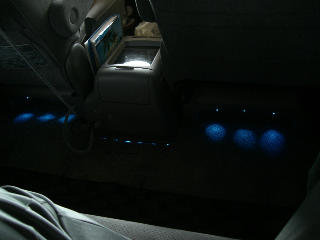

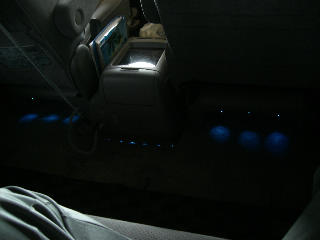

間接照明連動にしたので、セカンドシートからは明るさも可変できました。(^_^)v

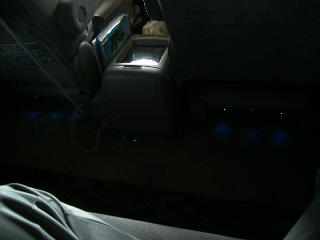

マウスを載せたら減光します。








間接照明は、降車後のドアロックで消えるのですね。
それなら消し忘れもなく安心です。

2006.10.11 金太郎パパ記
