(39) エアコン照明青化 & エアコンボタン青化計画
運転席も青色が、ス・テ・キ(*^_^*)
とりあえず、定番のヤフオクで
以前お世話になった取引あるお方と直メで取引。
ヤッター 送料サービス。

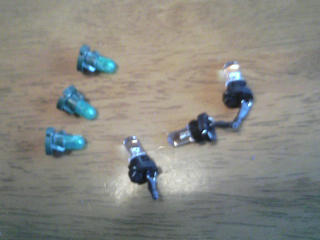

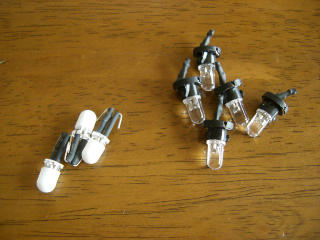

カバーの付いているのが 液晶表示部用。右のクリアーがボタン照明用。

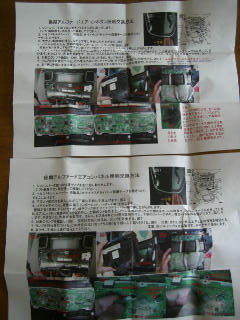

取説は、各1枚のA4紙。
書いてあることは分かるのですが、果たして…
いつものようにガバガバと引っ張って剥がしていきます。
ここのところ、何となく緩くて浮いているような感じですが…

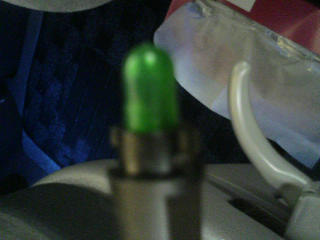

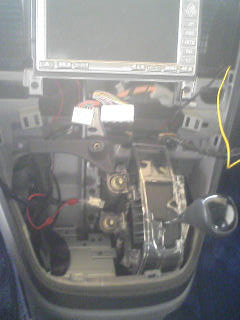

はずしていくと、ギアのポジション球のミドリを発見。
う〜ん、こいつも青にしたいなぁ(*^_^*)

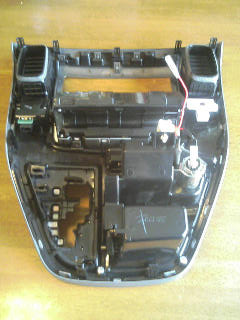

部屋まで持ってきての加工となりました。
右の赤線は、ここからACCをセンターコンソール経由でいろんなところへ…。
ちょっと引っ張ったら…(^^;) 抜けちゃいました。
これが後々まで足を引っ張ることになっちゃったようです。

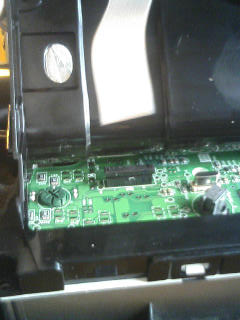

左が、液晶部の交換ビフォー&アフター。右がボタン部照明。
引っこ抜いてぶち込むだけと、とってミシンプルに交換できます。
(回したり極性を考えたりも大切です。)
左:ここのねじはこうやって貫通させないと回せません。
左:ついでにここも青化施行しました。

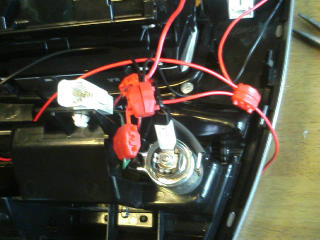

すげぇ、配線たこ足状態。シガーに来ているイルミから分岐。
試験接続では見事点灯したのですが、
ねじ止めしてみると…液晶部が点かない。(^^;)
何度も何度も部屋と車を往復し、何度も何度も接続チェック。
結局緩くなってしまい、接触が悪くなったようです。
うまく誤魔化して、タイミングを見計らって

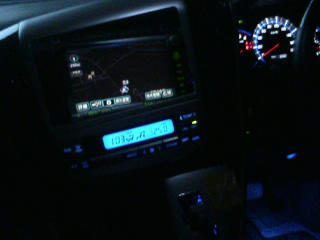

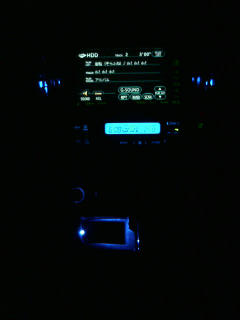

装着完了。
段差をタイヤで登ったら、消えちゃうかも… (^^;)
@ エアコン液晶部 3ヶ
A エアコンボタン部 5ヶ
今回、同時に追加施行してみました。

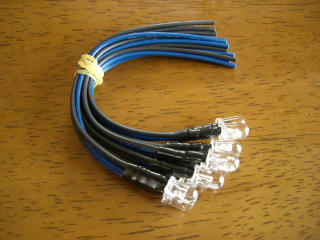

5mmのLEDを10本ゲットしておきました。

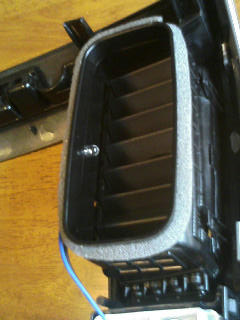

B エアコン吹き出し部左右 各1ヶ
C シガー&灰皿照明変更 1ヶ
D 小物入れに青LED追加 1ヶ
E ギアポジション照明変更 1ヶ
2006.10.21 金太郎パパ記
P.S. 今回の青は今までのより濃いかも…。
